焊接技術數字教育專家培訓系統綜合處理和控制文字、聲音、圖形、圖像、動畫和活動視頻多種形式的媒體信息，是CAI(計算機輔助教學)最佳手段，可以按照教學需要，在諸多媒體元素之間建立起一定的邏輯關系，從而把它們有機結合并呈現出來，同時完成一系列的人機交互式操作，并在這個交互過程中完成教學目標。用多媒體技術進行焊接教學具有內容豐富、形式多樣、趣味性強、形象生動、直觀、易于理 解、交互性強的特點，可以激發學習者的興趣和熱情，將多媒體技術引入到焊接培訓中來，可以從多角度闡述復雜的焊接技術，變抽象的知識為具體、直觀，從而提高培訓效率和質量。

焊接專業多媒體教學的必要性：

采用多媒體焊接教學可以在有限的時間里，用動畫、PPT課件、圖表、聲音視頻等將焊接專業課的工藝原理等進行詳細的講明。教學效果理想，學生反映良好，能彌補一般教科書的單調、缺乏交互性、信息量小的缺點，從而起到其他方法無法替代的效果。充分發揮多媒體課件直觀、美觀、立體感強的特點，進行動態模擬，一方面改變了傳統的以教師為中心的教學模式，充分調動學生的學習積極性，促進其由被動學習向主動學習轉換，啟發主動思維，增加學習樂趣；同時也是貫徹黨的十八大報告中提出的“深化教育領域綜合改革，著力提高教育質量，培養學生社會責任感，創新精神，實踐能力”的有效途徑。

焊接技術智能教育專家培訓系統優勢：

    1.動畫技術

        利用動畫有助于學生由直覺思維上升到形象和抽象思維，增強了學生的感官認識。

        2.PPT教學課件

        由于焊接課涉及的內容多、范圍廣、實踐性強，是一門綜合性學科，教師要根據課程特點和教學大綱的要求認真分析教材，同時在制作課件時必須對教學內容精選，突出教學重點。

        3.圖片及視頻

        圖片及視頻是多媒體教學課件的有效表達形式，可以向?qū)W生介紹各種焊接方法，如平敷焊、板對接立焊、氬弧焊等，加強學生對課程內容的理解。

      4.輸出資料

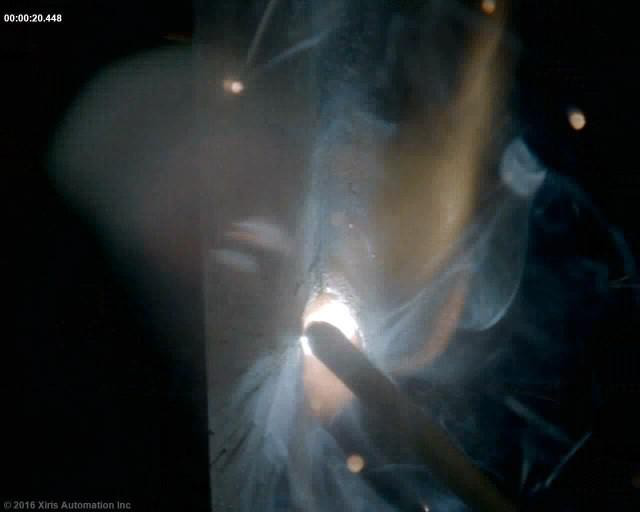

實際焊接過程的可視化，不僅實時輸出高清圖像，更有操作過程的圖像存儲技術，方便老師教學時時回放，細節講解、為科研及生產工藝優化提供科技依據，可同時捕抓到熔滴、電弧、焊絲、熔池、焊縫、母材、周邊環境，甚至熔渣。

5.智能分析

記錄焊接視頻素材。通過智能輸出系統獲取焊接操作的實時圖像，焊接過程被記錄、存儲、離線回放，可以積累視頻素材用于新生培訓、校對每個學員的焊接錯誤所在。顯示分析熔池監控視頻、回放、局部圖片，顯示分析焊縫外觀，同大師級標準焊縫做比對，手動干預選出焊接缺陷，綜合焊縫外觀，缺陷，給出評分，通過掃描焊縫外觀波形結果進行評判。

電弧尺寸分析圖

焊接技術智能教育專家培訓系統主要功能

1.用于控制、焊縫提取、焊縫分析、圖像處理的PC；

2..熔池采集用帶視覺系統的專利產品，提取焊接過程中熔池狀態300MM；

3.手持式焊縫掃描成像系統，用于焊后焊縫外觀提取，提取焊縫余高，檢測焊縫焊寬是否均勻；

4.處理系統，主要是軟件系統， 具體根據采集所得圖像的特征通過相應的圖像處理手段實現檢測焊縫成型存在的缺陷；

5.軟件界面，主要通過大屏顯示焊接過程熔池視頻，和外觀圖片進行多人教學。

教學軟件課程包含范圍：

1、氣焊與氣割使用的設備及工具

2、焊條電弧焊  3、二氧化碳?xì)怏w保護焊

4、鎢極氬弧焊接   5、等離子切割   6、其他焊接方法

產品基本參數：

 (1) 連接方式：VGA通訊，只需一根網線連接到計算機，無需電源線，網線最長可達100米。

(2) 指示線：配套軟件可生成多條指示標線，便于操作者監測焊絲及焊縫位置。 可生成多對十字指示線，用于操作者監視鎢極、焊絲和焊縫位置。

(3) 智能存儲：將焊接過程錄制到固態硬盤中，方便日后存檔，進行工藝優化。 格式為mp4，實時錄制，可回放。

(4) 智能輸出系統每秒最高拍攝55 幀圖像操作者能更清晰地 觀察焊接細節；

(5) 特點： 即使在惡劣的氣保焊(CO2, MIG, MAG焊)環境，也可觀察焊絲、熔 池、坡口、保護氣、周圍環境。TIG、等離子、激光焊更沒有問題。

 (6) 智能：最新軟件配備熔池尺寸分析功能，自動標識出熔池區域。
